Publicados por k74

Haber no te caliente Panete

Haber, nadie a dicho ke un transformador no sea eficiente, Dixman se refiere a la fuentes de alimentación lineales, que tienen un rendimiento muy malo del 50% +- y en cambio la fuentes conmutadas ke tambien usan transformador llegan a rendimiento muy superiores.

Aki tienes un link donde prueban esto en modo basico:
http://www.eie.ucr.ac.cr/prodida/baseht/hija/431exp.htm

Efectivamente puedes usar 5 LM7805 en paralelo para dar 5A en en la salida, es una opcion facil pero no muy buena, pero acuerdate de poner una resistencia pekeña y de gran potencia a la salida de cada integrado para que no se intefieran unos a otros

Según la carga si ke es bueno poner un transformador de más tension, pero cierto es ke con un condensador adecuado a la carga y un transformador de 12v la tensión despues del filtro llegaría hasta los 16.9v de maxima y sin consumo, yo kreo ke con eso ya vale, no hace falta meter uno de 15v :rolleyes:

Ya se lo ke valen los amplis de valvulas y la calidad ke tienen y me da igual que no usen transformadores toroidales en la fuente de alimentación, pero si leerias libros de de electronica para hacer transformadores basados en integrados y transistores veras como recomiendan el uso de toroidades que no puedes negar ke son mejores.

y por favor no acuses a la gente de ke habla sin saber y primero leenos bien lo ke decimos ya ke nadie ha dicho ke los transformadores tengan un rendimiento malo.

panete, la mejor opcion en este caso es la ke dice Dixman.

Tu comentas de usar un integrado LM7812, con esto no hacemos nada ya ke este integrado solo aguanta 1A

(no creo ke te merezca la pena los toroidales, yo donde los he visto es en audio de valvulas y siempre en salida. Yo no los veo rentables en potencia por su precio, aunke me encantan.)

Como ke no merecen la pena tio? pesan menos y se calienan menos, ke mas kieres? estamos hablando de 5A no de 1A

Dices ke los has visto en la salida de los amplis de valvulas? no digo ke no porque de valvulas yo sé cero pero yo siempre los he visto en las fuentes de alimentacion de los amplis a base de integrados y transistores, por algo será

Lo mejor es usar un transfo de halogenas, comprar y a funcionar, además más barato imposible

osea ke kieres el transformador como el de la foto???

Uno ke no sea portatil, hecho ha base de transformador toroidal (que son mejores) y rectificador para soportar 5A te sale caro, abultara mucho y pesara bastante, sobre los 40€-60€

Los adaptadores como el de la fotos son más caros añun ya ke son fuente conmutadas como las de los ordenadores normales, abultan y pesan menos pero te saldra sobre los 100€

Juas me rio de algunas cosas ke dicen en el articulo:

"Metacrilato: Buena refrigeración y coste bajo." De bajo coste el metacrilato? una mierda :muerto:

"Neon: …..tambien existen luces de catodo frio, neon liquido y led para controlar la temperatura del ordenador." que alguien me explike como bajo la temperatura de mi pc con un led

"La unida se coloca en una ranura PCI del ordenador y se conecta a una toma de 220W" uuuuauuuu yo no tengo de esas toams en casa

Parace ke no repasan lo ke escriben o no saben de lo ke hablan

joe entonces consume menos ke mi P166MMX. Ahora si ke no te tienes ke preocupar por la batería ya ke te durara unas cuantas horas con el motor apagado.

Con estos consumos que hablamos la bateria no sufre en adsoluto, porke en mi coche por ejemplo si pongo el MP3 me baja el voltaje 0.1V-0.2V que no es nada comparado con los más de 0.5V que baja cuando enciendo las luces :rolleyes:

Mejor hacerlo con pic porke si sabes probramar luego es mas facil hacer alguna modificación de tiempos, retardos y demás. Tambien keda más PRO con un PIC ke con puertas

Lo de la bateria no te preocupes ke un epia 900 no creo ke chupe mucho o si?

juas no lo habia visto al taxi ese

que cebao ira deslumbnrando por la calle :muerto:

perdona Glamdring, se me olvido poner lso de los jumpers.

Si te fijas en el fotolito bienen dos agujeros para poner una de las dos patillas de cada resistencia de 1K8, para elegir con o sin enclavamiento solo hay ke soldar la resistencia del canal en cuestion en el agujero correspondiente y listo.

A mi está idea no me mola por lo ke modifike todo para poner un jumper por cada salida y asi poder elegir facilmente, pero o lo haces sin fotolito o tendras que rediseñarlo entero :muerto:

pestanin, a lo mejor no es cuestion de ke alguno de nosotros les demos la chapa para ke nos encuentren las camisetas

tambien puedes ser ke Bleom kiera solucionarlo el mismo

si hay ke llamar se llama por mi encantado, pero haber…

Bleom sabe lo ke hace y si dice que no hay problema por dejar un tiempo el tema pos sera por ke sabe lo ke dice

Lista de componentes:

IC1: PIC16F84A
IC2: Receptor infrarrojos, Tipo TSOP1736, SFH506-36 y compatibles
REG1: LM7805
X1: Cristal 4Mhz
Q1-Q10: BC338
Condensadores electroliticos:
1 de 1000uF/25v
3 de 10uF/16v
2 condensadores ceramicos (lenteja) de 22pF
1 condensador de poliester de 100nF
11 diodos Leds
11 diodos 1N4004 o 1N4007
10 resistencias de 1K8 y 1/4W
10 resistencias de 390 y 1/4W
10 resistencias de 330 y 1/4W (Por las de 300)
1 resistencia de 100 y 1/4W
1 resistencia de 1K y 1/4W
1 resistencia de 220 y 1/4W
1 resistencia de 100K y 1/4W
1 resistencia de 10K y 1/4W

Los demás componentes (conectores, reles, jumpers, etc ) a gusto de cada uno

Creo ke hay está todo Glamdring.

Glamdring, http://www.odisea2010.com/modules.php?name=Content&pa=showpage&pid=8

chipn3d2, en la foto sale encima del boton del potenciometro plateado, los 5 leds ke hay encima.

SI te funciona pero se te calienta es muy raro, pero ya puedes revisar todo y cambiar el integrado por otro haber

En cuanto a discos mejor los de portatil, aunke en mi caso no me funciona con el ke probe, si pones un disco normal lo mejor es ponerlo cogado entre gomas para ke amortigue los baches, yo por ejemplo uso un fujitsu de 8GB que es un tanque y no hay dios kien se lo cargue

Bien, david_liz, esta bien pensada la idea de encender y apagar el pc con el funcionamiento del motor, pero creas ke tendras un problema, no piensas nunca tener el pc encendido para escuchar musica con el motor apagado????? deveras añadir un interruptor para elegir si keremos ke el pc se apague con el motor o no.

porque tengas el motor parado y el pc rulando no te va a chupar la bateria en un plis plas, mi MP3 PC del coche aguanta más de 2 horas con el motor parado y por si acaso para controlar la Bateria tengo un voltimetro en el salpicadero

En cuanto al circuito de control yo lo hubieso hecho en electronica digital a base de puertas, monostables y demás ya ke no sé programar pics , pero si puedes mejor hazlo con un PIC

He leido ke vas a apagar el pc con una señal en el puerto serie???? es más facil ke le de un pulso al pulsador de encendido para ke una vez configurado en el XP el ordenador se apague inmediatamente.

de paso saludos a todos

Si hubiese pintado de negro la chapa de atras y no podría papel de alumnio arrugado quedarái el doble de mejor

Hbare por partes

Kaco,

¿Cuanto me cobras por hacerme el integrado K74?

¿? no te pillo lo ke kieres decir con hacerte el integrado

chipn3d2, te refieres a este eskema?

Este si ke lo he montado y no me he percado de ke se calentaría el chip (yo creo ke no, pero no te lo puedo asegurar), lo tengo montado en mi X-Bus para señalizar el nivel del electrobus que controla los ventis del radiador y funciona de vicio.

Como comprenderas no puedo mirar ahora si se calienta o no porque tendría ke desaramar media mod para sacarlo :muerto:

si tanto se te calienta te funciona bien???

Nacho
Tambien lo hice por modulos proque primero hice la parte de control y luego las parte de salidas, no iba a montar todo sin saber si funciona.

La carga ke aguante cada canal depende del rele, transistor o triac ke usemos, yo por ejemplo para controlar las luces puse reles de 5A (los naranjas), aunque con 2A no sobra, pero nunca se sabe lo ke nos deparara el futuro para cargas menores puse dos salidas con reles de 1A

El mando a utilizar deve usar la codificación RC5, que seguramente tu mando de la capturadora no la use, para poder usar esta codificación simplemente cogemos un mando universal y le programamos para la funcion de receptor de satelite el codigo 424 y listo, en el mando ke utilizo yo no me hizo ni falta esto proque tal cual como viene de fabrica ya viene preprogramado con lo que me rulo a la primera.

Glamdring

Si lo montas con los 10 reles (lo más caro) te saldra por unas 40€ si mis calculos no me fallan, pero siempre puedes montar menos canales y salirte más barato y pekeño.

Efectivamente en los conectores ke tienen los diodos detras conectas los reles.

Para configurar las salidas con o sin encablamiento solo tenemos ke cambiar el puede de la resistencia de 1k8 correspondiente al canal en cuestion, en el eskema no sale pero yo le puse unos jumper tipo placa base:

Una lista de componentes? depende si kieres montar todas las salidas, que potencias kieras en ellas, etc
En odisea2010 tampoco habia lista de componentes y para ver el eskema hay ke registrarse y buscarlo, pero si os empeñais pongo una lista de los componentes de la parte de control.

KrHonHoS es ke en odisea2010 solo está montado la placa de control, no estan todos los reles y los leds separados en el panel frontal como yo lo he puesto

Y gracias a todos por los comentarios :rolleyes: asi da gusto hacer cosillas jeje

david_liz, tuve problemas con un dico duro de portatil ke estaba probando, se me saltava, volvi a poner un disco duro normal y todo volvio a funcionar correctamente.

Yo lo tengo con inversor y el problema es ke en verano se calienta ke da gusto y se autoapaga si llega a más de 55º :muerto:

Habrer si antes de Agosto me curro una fuente DC-DC de 12v…

ptm56, uffff que sobrao el tio:

tiene ke tener una potencia bestial y calidad mejor no hablar solo hay ke ver esos amplis a valvulas.

Mis creative DTT2500 se han quedado hechos polvo despues de ver semejantes subwoofer :llorar:

pos aki hay otro esperando su camiseta…

:llorar:

Publicado originalmente por davish

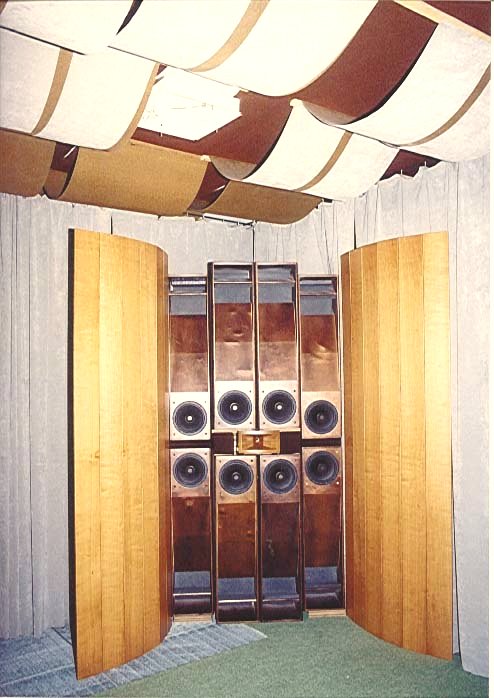

eso si que es un buen sistema 13.1 (y los que no se ven)

Más bien es un sistema 2.10

La foto ke ha puesto ptm56, muy chula, pero parece ke el tio tiene un auditorio en vez de un salon

juas juas

xDD

Joer si les fata el MP3 del carrefour de 120€ xD

podrías ponerlo facilmente a 17v cogiendo +12 y -5

si te parece mucho 17v puedes poner una resistencia para ke se kede en 15v
